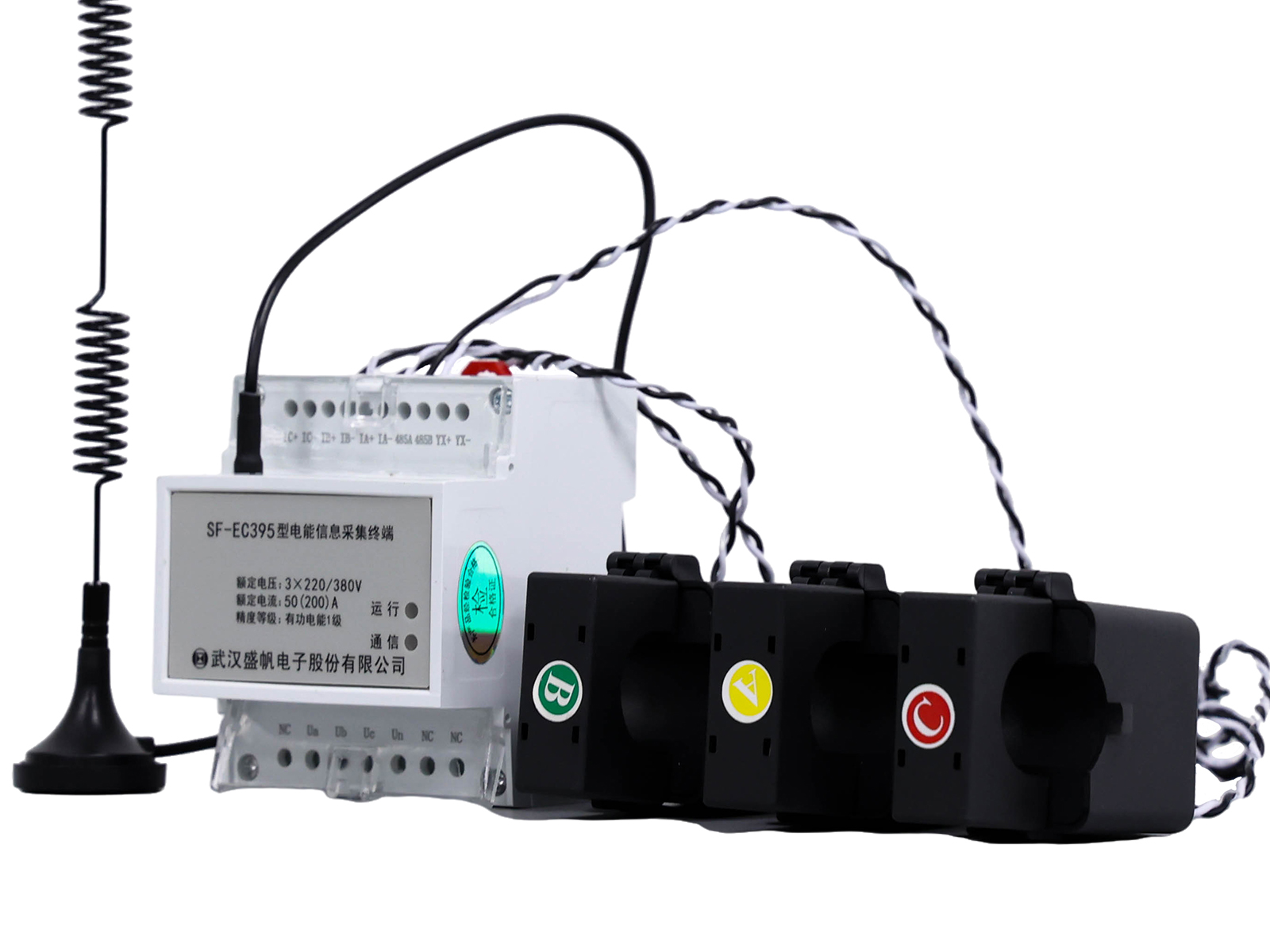

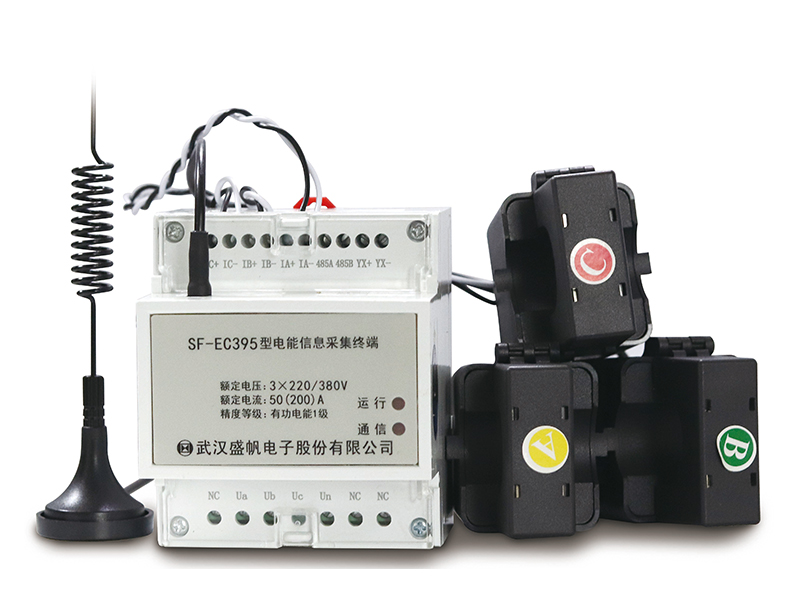

SF-EC395型電能信息采集終端

SF-EC395型電能信息采集終端針對企業用電分析監測應用需求開發的高性價比的電力監控儀表，采用超大規模數字信號處理芯片、大容量非易失性存儲器、全隔離標準RS485通訊接口、藍牙和4G無線公網通訊接口為一體的全新數字式能效監測終端。能夠提供高精度的三相電壓、電流、功率、頻率等基礎測量數據，具有雙向計量、需量計算、諧波計算、定值越限等功能。

終端采用導軌式安裝、開口式CT，支持免停電安裝，可以滿足空間苛刻的配電箱安裝要求，廣泛應用于環保工況監測、企業能效管理等項目。

主要功能技術參數產品使用手冊

可以進行有功電能、無功電能、視在電能的計量；
具有強大的數據采集和處理功能，可以在工作溫度范圍內準確測量電壓、電流、功率、功率因數、頻率相位等常用電力參數；
使用標準35mm導軌，配置高精度開口式電流互感器，安裝方便快捷，特別適用電力改造項目；
采用高可靠性的工業標準設計而成的多種隔離及抗干擾措施，能夠可靠的在高干擾的電力系統環境中運行；
終端支持掉電檢測功能，支持上傳掉電信息，并可持續工作15s以上；
終端支持《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》，并可根據各地環保系統的接入需求進行定制化開發。

工作電源	AC 220V，允許偏差±30%
靜態功耗	有功功率≤2W，視在功率≤5VA
無線通信	LTE UE-Category 1 (cat.1)
電能計量	采集接入線路的電壓、開口互感器接入時的電流并進行有功功率和電能計量
停電上報	配備后備電源，掉電后可維持系統繼續工作不少于10s，上報被測線纜的停電事件
時鐘	終端配備有時鐘電池，掉電后設備時鐘可保持5年
外部接口配置	一路隔離RS485接口，一路隔離遙信接口
通訊協議	RS485接口通信遵循DL/T 645-2007通信協議。
通訊協議	4G上行通信支持《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》
