DSGD395系列10kV高壓電能計量裝置

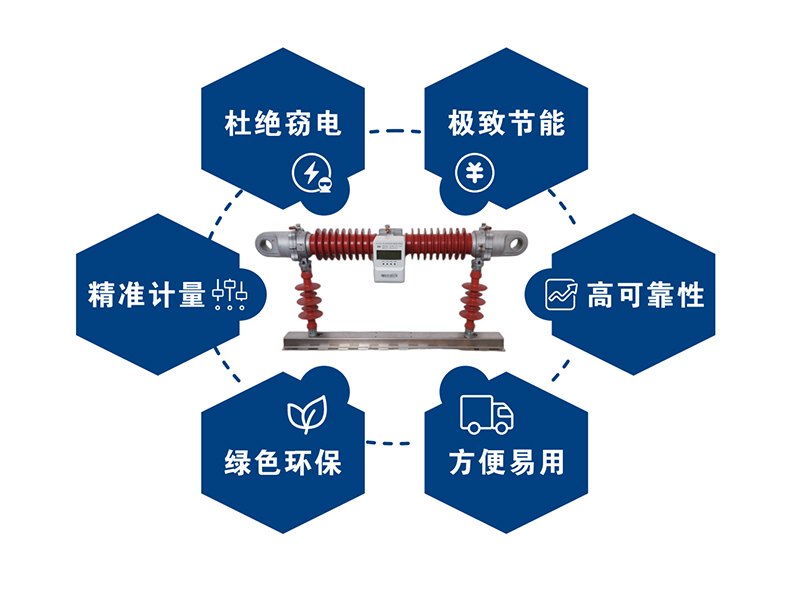

DSGD395系列10kV高壓電能計量裝置是采用大規模集成電路技術、應用數字采樣處理技術以及SMT工藝制造的高新智能儀表，具有重量輕、體積小、低功耗、高精度、高可靠性等特點。主要用于10kV電壓等級三相電網中電能計量和電力質量監測。是將電子式互感器與電能表設計成一個整體，整體電子線路懸浮于高壓一次側供電線路，能有效提高整體計量精度，防止電量被竊。產品已取得中國電力科學研究院全性能檢測報告，報告編號：CEPRI-JL-2019-JC9002。

主要功能技術參數產品使用手冊

測量三相三線有功電能和無功電能，測量三相的瞬時電壓、瞬時電流、瞬時有功功率、瞬時無功功率、功率因數、總有功功率、總無功功率和總功率因數；
具有結算日凍結、定時凍結、瞬時凍結、日凍結、約定凍結，整點凍結等凍結功能；
具有失壓、失流、電壓逆向序、停電等事件記錄功能；
支持4個費率，14個年時區，8個時段表，14個時段；
具有光纖接口，支持GPRS、CDMA、4G等無線公網通訊；

電壓規格(U_n)	三相三線	3×10kV
主要電流規格		3×30(120)A，3×150(600)A
工作電壓范圍		正常范圍：0.8U_n～1.15U_n 極限范圍：0.7U_n～1.15U_n
準確度等級		有功：0.5S（C）級 無功：2級
有功起動電流		互感器接入式：0.001I_n
頻率		48Hz ～ 52Hz
絕緣等級		工頻耐壓：42kV/1min 雷擊沖擊：75kV 局部放電：＜20pC
外絕緣污穢等級		IV級
防護等級		IP67
表體重量		≤11kg
外形尺寸		968mm114mm467mm
工作溫度		-40℃ ～ +70℃
通訊方式		LoRa無線、光纖、支持GPRS、CDMA、4G等無線公網通訊
采用標準規范		GB/T 32856-2016 《高壓電能表通用技術要求》
		Q/GDW 1354-2013 《智能電能表功能規范》
		Q/GDW 1376.1-2013 《電力用戶用電信息采集系統通信協議：主站與采集終端通信協議》
