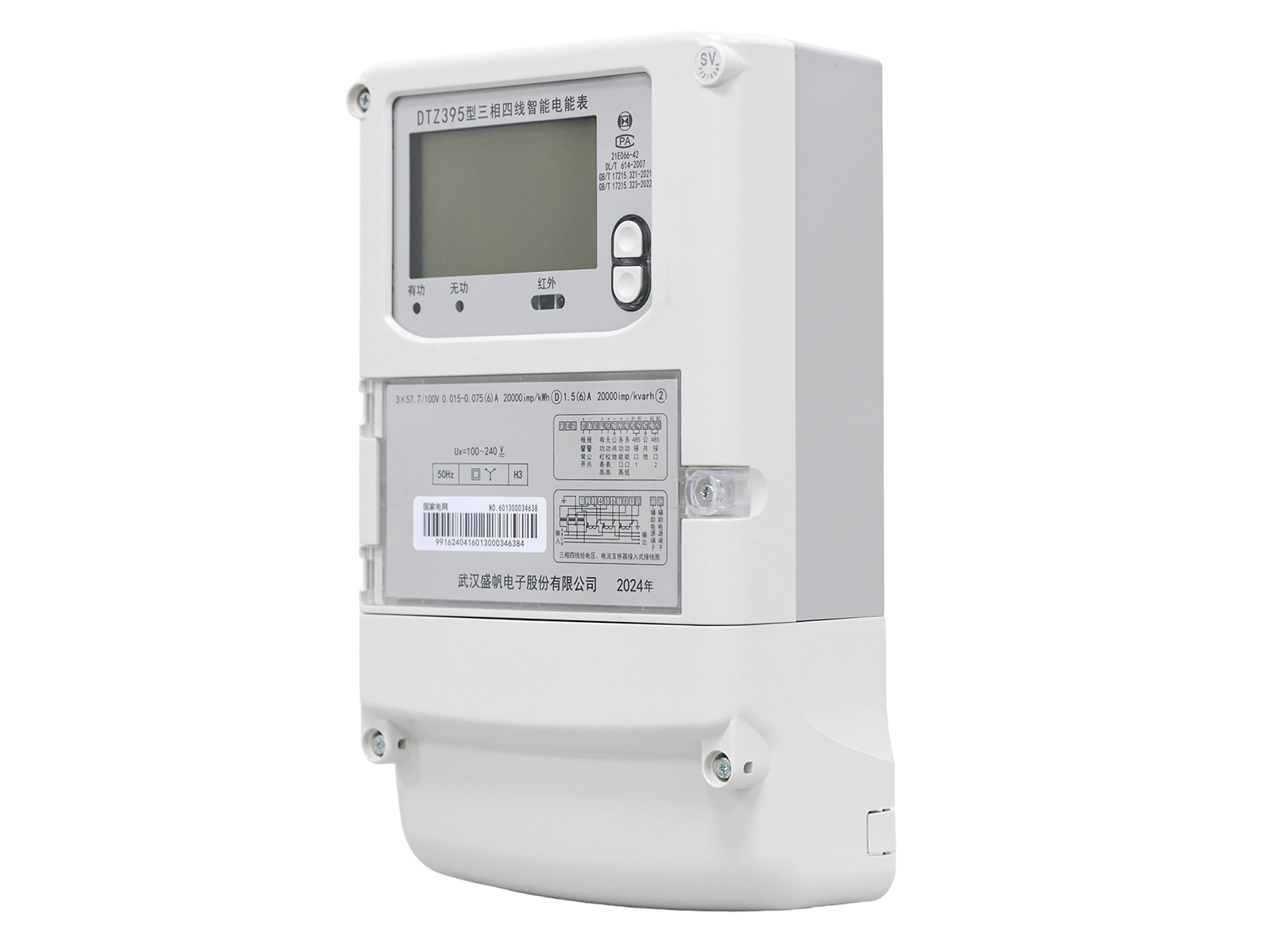

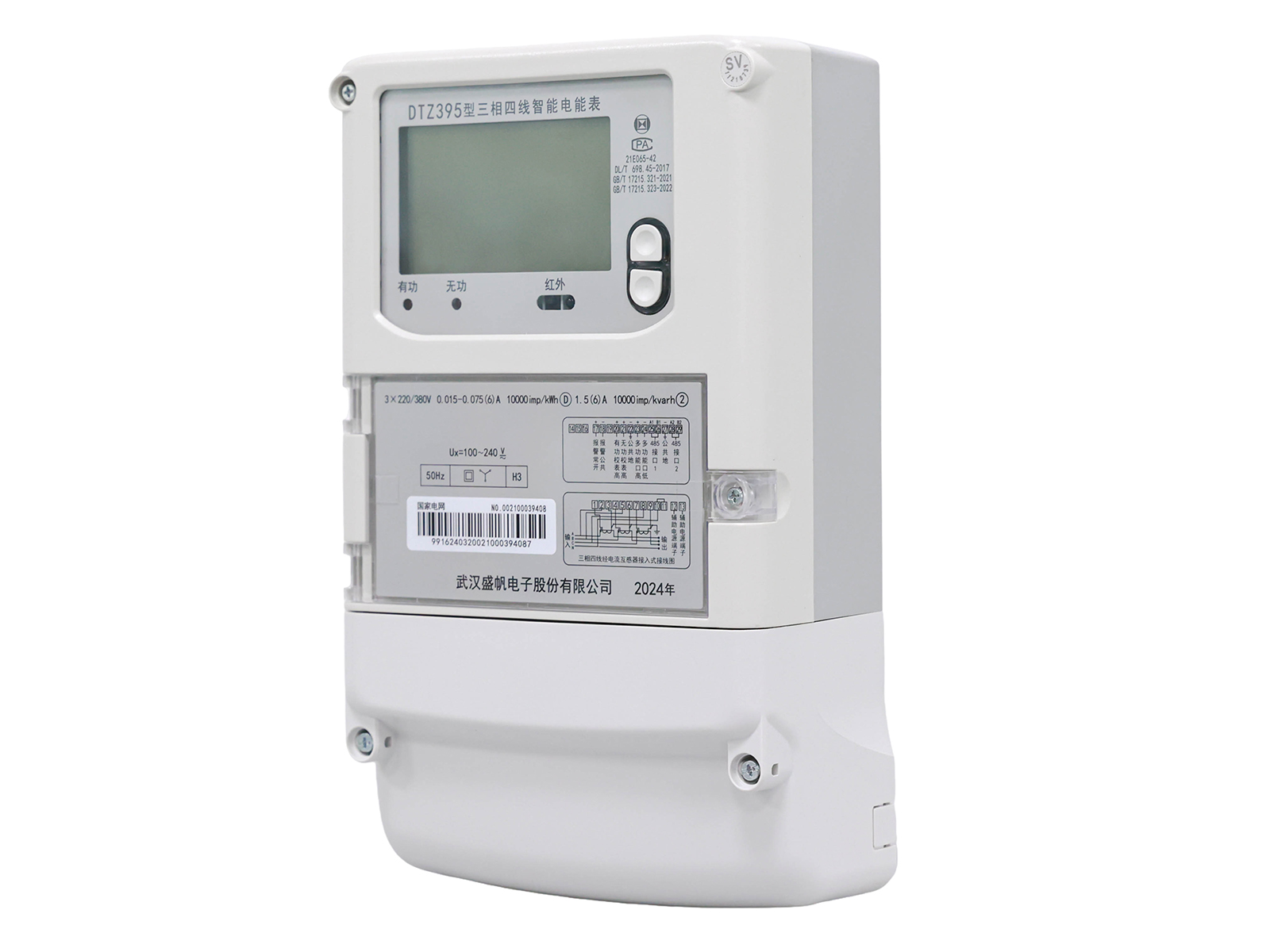

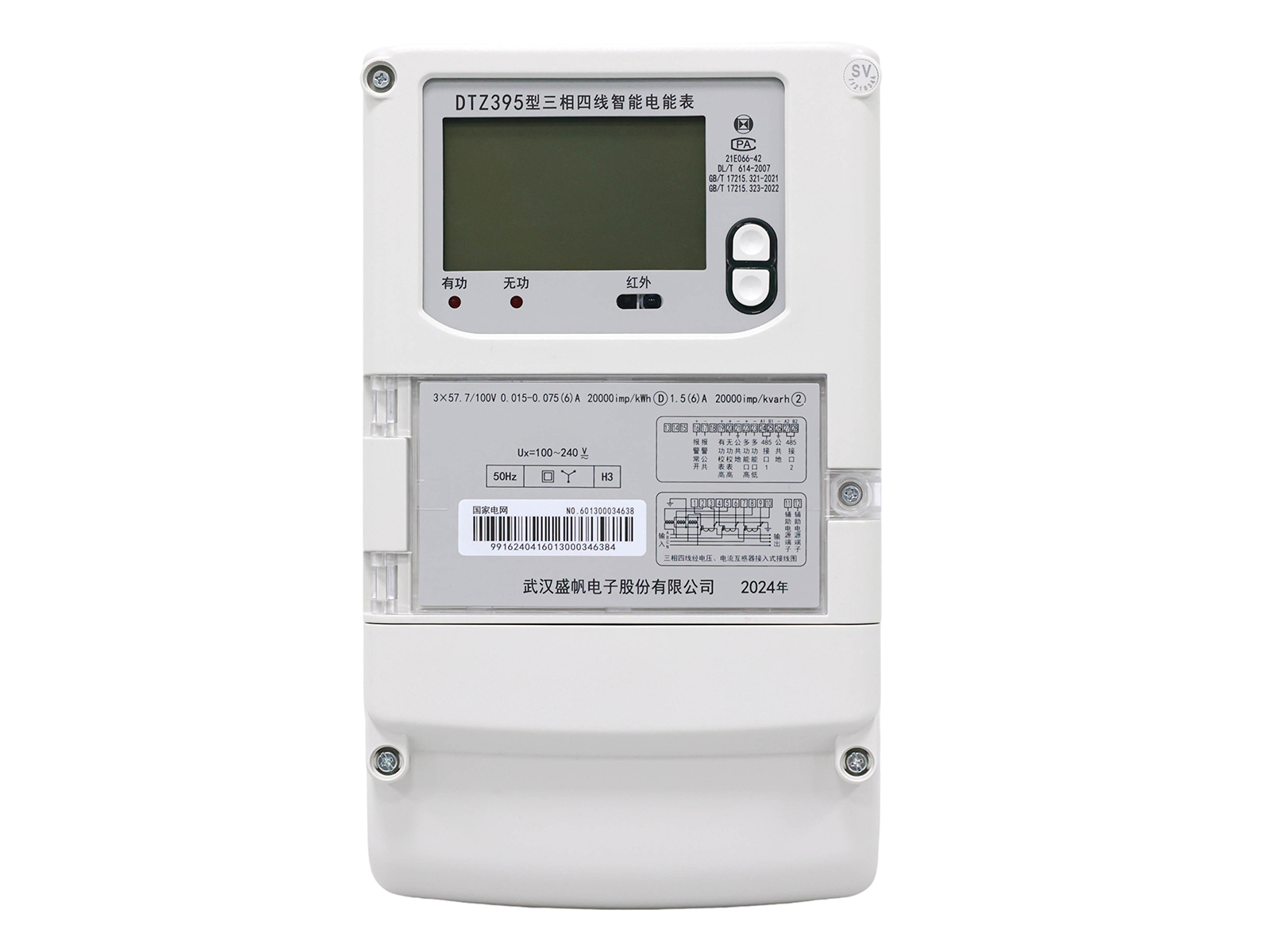

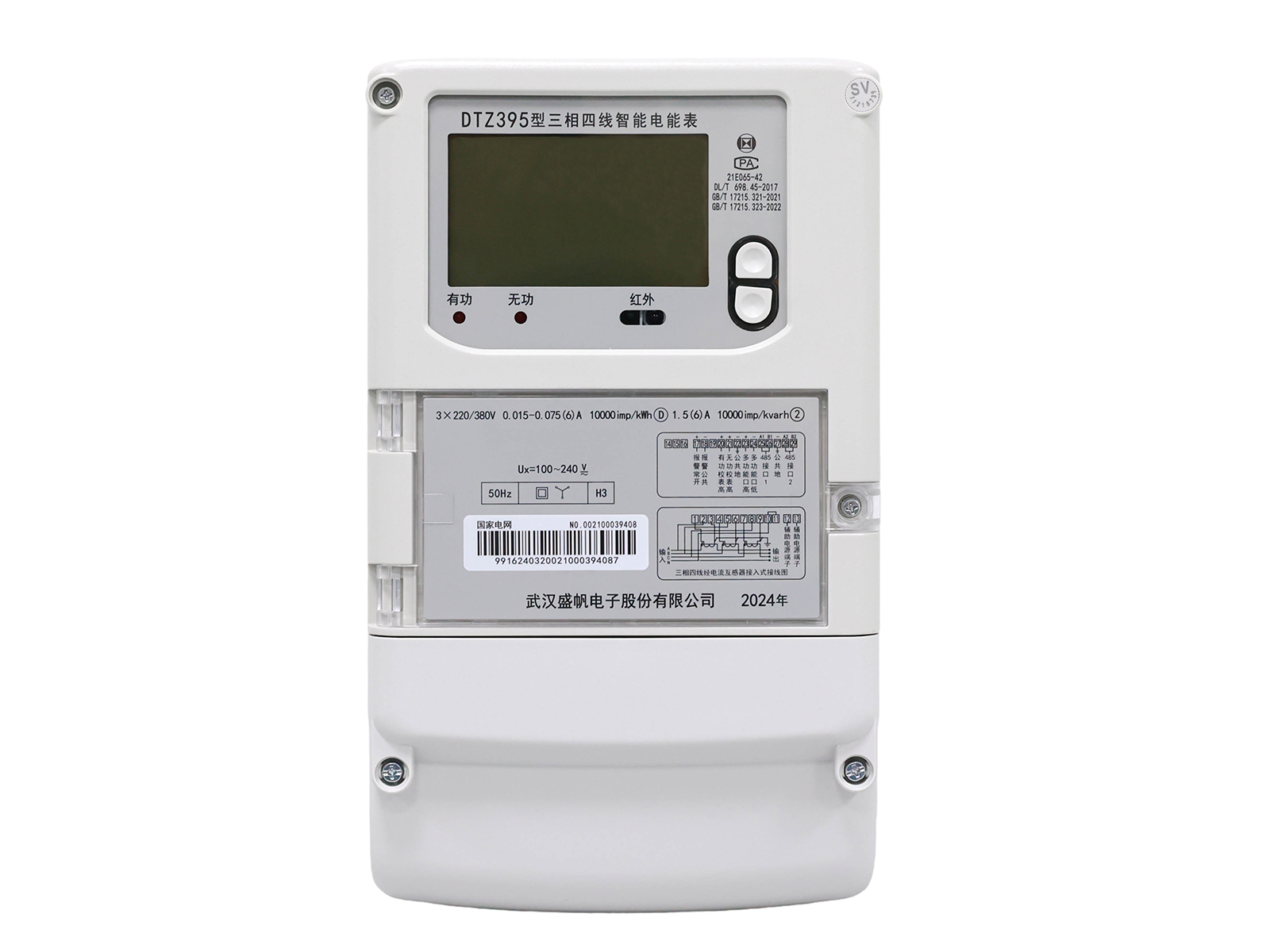

DTZ395型三相四線智能電能表

DTZ395型三相四線智能電能表是符合國網企標新型電能表，由測量單元、數據處理單元、通信單元等組成，具有電能計量、數據凍結、狀態監測、主動上報等功能的電能表?？蓪崿F居民或一般工商業用戶的用電計量和滿足用電信息采集需求。該系列產品采用大規模集成電路技術、應用數字采樣處理技術以及SMT工藝制造的高新智能儀表，根據國家電網公司要求及工業用戶實際用電情況進行設計和生產，具有低功耗、高精度、高可靠性等特點。主要應用于發電廠、大用戶、配變、臺變以及各類企事業單位的各種電力數據測量和計量場合。

主要功能技術參數產品使用手冊

分時計量有功、無功電能，可存儲12個月歷史電量數據；
記錄最大需量及出現時間；
最大12費率持當前套、備用套兩套費率時段切換；
支持合相2位和4位小數的電能量數據傳輸、顯示；
電量、時鐘等關鍵數據多備份存儲；
可記錄分鐘凍結、整點凍結、日凍結等凍結數據；
支持大容量數據存儲功能，便于數據溯源管理；
直接接入電能表支持零線測量功能；
支持停電主動上報和事件主動上報；
通信方式∶RS485和遠紅外通信接口各1路，各物理通信端口相互獨立；

準確度等級	有功：D級、C級、B級無功：2級
電壓規格	3×220/380V、3×57.7/100V
電流規格	互感器接入式：0.003-0.015(1.2)A 、 0.015-0.075(6)A
頻率范圍	47.5Hz～52.5Hz
工作電壓范圍	0.8U_nom～1.15U_nom
有功起動電流（功率因數為1）	有功0.02I_tr
電壓線路功耗（每一相）	非通信狀態≤1.5W和6VA、通信狀態≤8W
電流線路功耗（每一相）	＜0.2VA
時鐘精度（參比溫度）	≤±0.5s/d(23℃)
遠程通訊模式	485通訊
通訊波特率	RS485接口:1200 bps～115200bps，默認115200bps
通訊規約	DL/T 698.45-2017《電能信息采集與管理系統 第4-5部分：通信協議—面向對象的數據交換協議》
正常工作溫度	-25℃～+55℃
極限工作溫度	-40℃～+70℃
存儲和運輸溫度	-40℃～+70℃
設計壽命	≥16年
外形尺寸	290mm×170mm×85mm
